等離子體是區別于固態、液態、氣態的第四態,由原子、離子、電子、自由基等粒子組成。等離子體處理分為三種作用機制,分別為等離子體活化、等離子體清潔、等離子體刻蝕。一般而言,具備化學活性的氣體形成的等離子體都有等離子體活化能力,比如O2、N2等,等離子體活化可以提高材料表面能量,在表面懸掛-OH、-NH2等活性官能團;基本所有的氣體形成的等離子體都可以打斷C-C等化學鍵,去除表面的有機污染物,達到等離子體清潔的目的;而具備化學惰性的氣體(如Ar等)則更多的表現出等離子體刻蝕特性,適用于去除金屬表面氧化物。石英玻璃等離子體清洗活化的目的是提高石英玻璃表面能量,清理表面有機污染物,提高表面的親水性,并改善表面物理形貌、化學結構等狀態，等離子體活化是一種無損、簡單、容易操作的表面改性方法。

等離子體清洗活化對石英玻璃表面物理化學性質的影響

等離子體清洗活化前后玻璃表面形貌及粗糙度分析

將石英玻璃樣品置于等離子體清洗設備中,先后經歷抽真空、氣體充盈、放電、等離子體活化、放氣等階段,完成等離子體活化處理。等離子體的氣體種類選定為氧氣,,活化時間為30s、60s、90s、20s、150s,作為實驗組,進行AFM表征實驗。將樣品置于AFM實驗樣品臺,隨機取點,使用typing模式,對樣品表面分別在10×10μm2和1×1μm2區域內進行掃描,掃描出的三維形貌總結于圖1中。

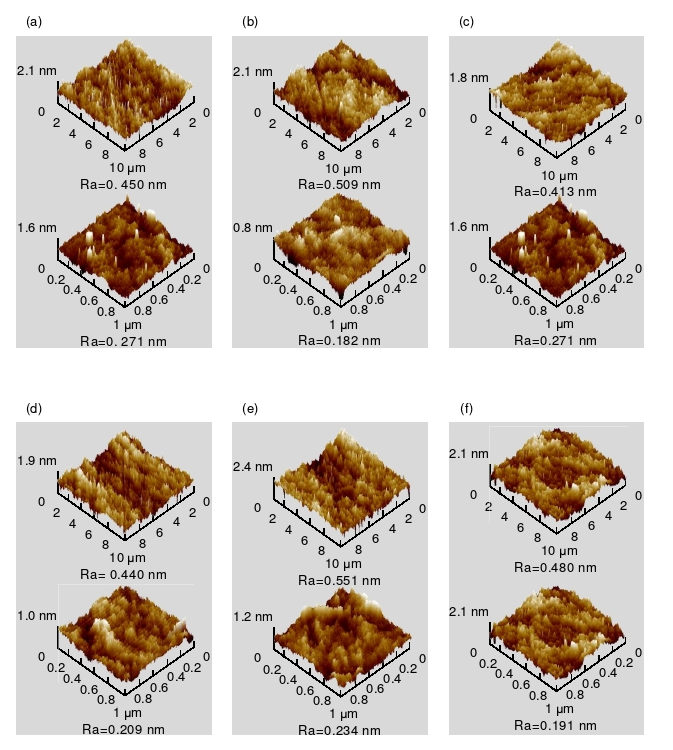

圖1 經過等離子體清洗活化處理不同時間的石英玻璃表面三維形貌

由圖1可知,在10×10μm2尺度下的三維形貌Ra隨著活化時間的上升而有先上升后下降的趨勢?；罨?0s后表面粗糙度從未處理時的0.450nm上升至0.509nm;活化時間延長至60s后,表面粗糙度下降至最低點0.413nm;再將活化時間延長后,表面粗糙度進一步上升,當活化時間延長到120s時,表面粗糙度為0.551nm為最高點。在1×1μm2尺度下的三維形貌Ra隨著活化時間的上升沒有明顯變化趨勢,大部分情形下粗糙度Ra都下降,其中活化60s的樣品下降量最小。

石英玻璃表面粗糙度隨等離子體清洗活化時間變化關系繪制于圖2。

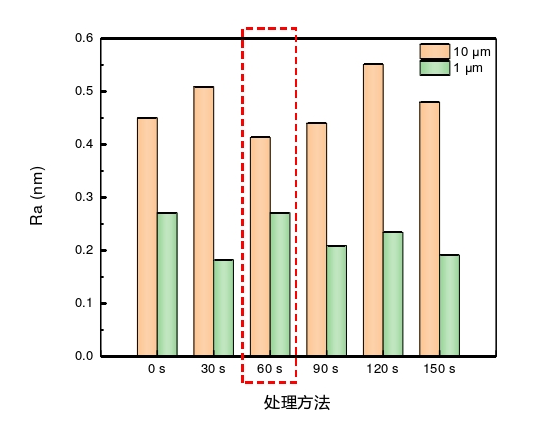

圖2 石英玻璃表面粗糙度隨等離子體活化時間變化關系

根據圖1和圖2結果分析,隨著活化時間增加可以將等離子體清洗活化分成兩個階段。第一個階段為污染物去除階段,比如等離子體活化30s時,污染物去除,使得小尺度下表面粗糙度降低,而露出了表面原有的尖峰,尖峰露出后大尺度下表面粗糙度被拉升。第二個階段中,等離子體不斷沖刷轟擊材料表面尖峰,尖峰的消磨使材料表面大尺度下粗糙度降低。

等離子體清洗活化前后玻璃表面XPS能譜測試

為確定氧等離子體活化處理前、后石英玻璃表面的化學結構狀態和物質價態,將經過氧等離子體活化的石英玻璃作為實驗組,未經過處理的作為對照組,對其表面分別進行XPS能譜的采樣分析。對氧等離子體不同時間活化處理前、后的石英樣品分別進行O1S譜線的XPS高分辨分峰擬合圖譜分析,結果如圖3所示。處理前后的各個峰位相對峰強度占比、半峰寬統計在表1中。等離子體活化時間分別為0s(未處理)、30s、60s、90s、120s、150s。

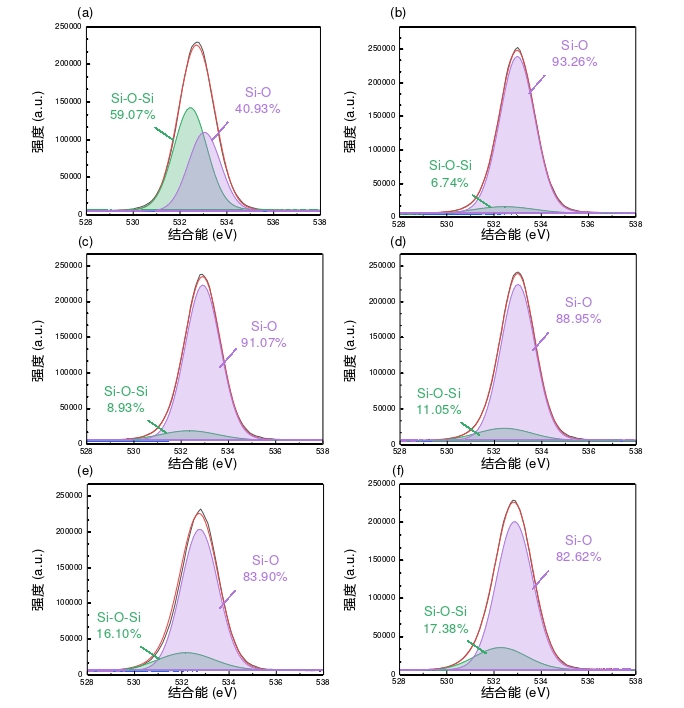

圖3 石英玻璃表面XPS譜線O 1 s分峰圖

從圖3(a)中可以看出,未經過等離子體活化處理的原始石英玻璃表面主要由不飽和硅氧鍵Si-O和飽和硅氧鍵Si-O-Si構成。而經過氧等離子體活化30s后,見圖5-3(b),石英玻璃表面的飽和硅氧鍵Si-O-Si相對強度大幅降低,相對含量從原來的59.07%驟降到活化后的6.74%。高能量的氧等離子體中的電子、帶電粒子、原子轟擊表面,將原本穩定的飽和硅氧鍵Si-O-Si打斷,形成了不穩定的不飽和硅氧鍵Si-O。石英玻璃從腔體取出后接觸空氣,與空氣中的H2O發生相互作用,H2O裂解后同不飽和硅氧鍵Si-O結合,形成Si-OH等活性基團。

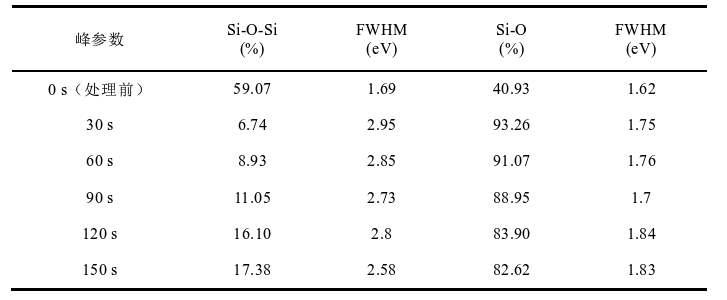

表1 石英玻璃表面O 1s譜線中各峰相對峰強比例及半峰寬

由圖3和表1,隨著氧等離子體活化時間的不斷延長,飽和硅氧鍵Si-O-Si的相對含量逐漸回升,當氧等離子體活化時間延長到150s時,飽和硅氧鍵Si-O-Si的相對含量回升至17.38%。氧等離子體活化30s后,石英玻璃表面一定深度內的絕大部分飽和硅氧鍵Si-O-Si被打斷,全部轉化為斷鍵Si-O,而此反應已接近飽和,將氧等離子體活化時間再延長,飽和硅氧鍵Si-O-Si作為反應物也已經消耗殆盡,相對含量不會再降低。更長的等離子體活化時間意味著更長時間的粒子轟擊,等離子體粒子中也包含著氧原子和帶電氧離子,O元素與斷鍵Si-O結合,又轉變回飽和硅氧鍵Si-O-Si,這是Si-O-Si鍵相對含量回升的原因。

等離子體清洗活化前后玻璃表面潤濕性表征

基于對石英玻璃材料表面潤濕角的表征,可以說明等離子體活化處理方法對材料表面潤濕性的影響，將經過不同時間等離子體活化處理的石英玻璃作為實驗組,將未經過處理的石英玻璃作為對照組,分別在其表面滴加一滴體積為1.0μL的去離子水,并使用潤濕角測量?jī)x相機進行拍照,然后用軟件計算潤濕角,潤濕角、液滴鋪展情況、樣品俯視圖如圖4所示。

圖4 石英玻璃表面潤濕性狀態

由圖4可知,經過氧等離子體活化后,石英玻璃樣品表面潤濕性均有大幅提升,潤濕角均達到潤濕角測定儀器的測量下限(2°)。這說明氧等離子體處理30s后,石英玻璃表面的潤濕性就已經提升至較高水平。
